1.簡介

　　氣流紡紗也叫噴氣紡紗和轉杯紡。它不用錠子，主要靠分梳輥和氣流杯兩個部件。分梳輥用來抓取和分梳喂入的棉條纖維，同過他的高速回轉所產生的離心力可把抓取的纖維甩出。氣流杯是個小小的金屬杯子，他的旋轉速度比分梳輥還高4---5倍，由此產生的離心作用，把杯子里的空氣向外排;根據流體壓強的原理，使棉纖維進入氣流杯，并形成纖維流，沿著杯的內壁不斷運動。這時，杯子外有一根紗頭，把杯子內壁的纖維引出來，并連接起來，再加上杯子帶著紗尾高速旋轉所產生的鉆作用，就好像一邊“喂”棉纖維，一邊加紗線搓捏，使紗線與杯子內壁的纖維連接，在紗筒的旋繞拉力下進行牽伸，連續不斷的輸出紗線，完成氣流紡紗的過程。

　　氣流紡紗有速度大、紗卷大、適應性廣、機構簡單和不用錠子、鋼領、鋼絲圈的優點，可成倍的提高細紗的產量。

　　2.系統介紹

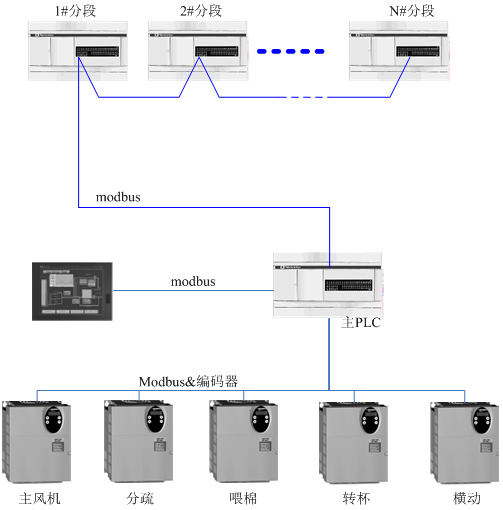

　　系統由兩部分構成，即車頭和紡紗段。車頭部分控制整個系統主風機、排雜電機、橫動電機、分疏電機、喂給電機、轉杯電機的運行速度，所有電機由施耐德TWIDO系列PLC通過ATV31系列變頻器進行監控，每臺電機做閉環控制，PID調節，精確控制電機速度。紡紗段由TWIDO系列PLC采集接頭信號以及斷紗信號，通過落桶與喂棉電磁鐵來控制接頭動作。紡紗段與車頭通過MODBUS通訊。將接頭控制時間以及其他數據從車頭主PLC放入紡紗段PLC中。車頭部分添加一塊施耐德XBTGT系列單色觸摸屏，通過屏與主PLC連接可對整個系統的參數、運行狀態以及動作進行監控。提高效率，減少每車所需的工人數量。系統圖如下：

　　3.系統運行

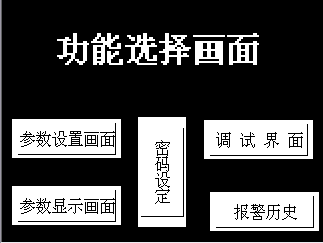

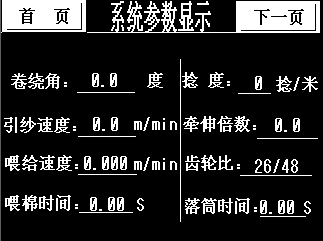

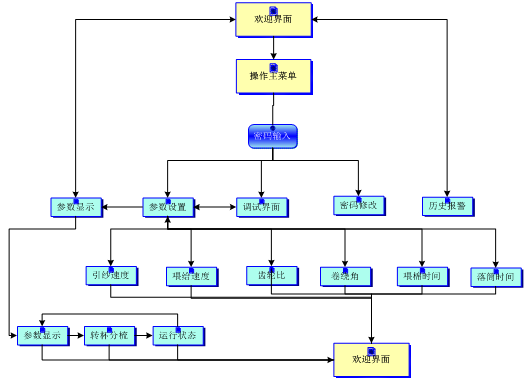

　　操作人員可以通過車頭的觸摸屏對相應參數進行設置

　　通過車頭啟動按鈕給出啟動信號，PLC按照預設啟動方案順序啟動各種電機，啟動完成后將按照預設的各種參數控制電機的運行，同事監試各種設備的運行狀態。觸摸屏通過MODBUS通信協議將各種參數寫個車頭主PLC，主PLC通過MODBUS協議將給定參數寫給各個變頻器，啟動電機，而后將電機的速度反饋信號(編碼器反饋)與給定值PID運算，調節給定值，閉環控制每臺電機，使控制精度跟高。

　　紡紗段部分PLC接受主PLC給出的參數來對分段中每錠紗的紡織情況進行監視，如斷紗檢測到信號，則啟動相應預案，通知工作人員，并使用主PLC給出的參數通過喂棉以及落桶電磁鐵等設備幫助工作人員完成半自動接頭工作。

　　4.系統特點

　　使用觸摸屏使人機對話更為方便與直觀。同時減少主機的按鈕指示燈等設備，減少了接線，同時降低車頭可能出現的接線故障。并增加了可以監視的信息量。人機對話功能得到極大的擴展。

　　使用變頻器對電機進行控制，使控制精度更高，更準確。用變頻器控制電機，并將電機反饋?zhàn)x入，進行PID調節，形成閉環控制，這種方式極大的提高了整個系統的動態調節精度。

　　使用施耐德的TWIDO系列PLC，所有信息能夠及時方便的從屏通過MODBUS傳入PLC中，并自動完成相應的功能，自動化程度更高，系統運行更穩定。TWIDO本身支持多高速脈沖輸入，所以編碼器反饋速度信號是無需增加而外的高速脈沖模塊。

　　通信方面使用通用協議MODBUS協議，由于這個協議的開放性，故其擴展性非常高。整個系統中通過MODBUS網絡將車頭與下位所有紡紗段的子站連在一起，形成一個整體，使得整個系統的運行參數都可以傳到車頭PLC中，并在觸摸屏中反應出來，同時對變頻器內部參數進行實時監控，將可能出現的故障扼殺在萌芽中，保證了整個系統的長期穩定運行。
