一、概述

　　直捻機，由兩排錠子對稱安裝于鋼板機架上，每排錠子有多節，每節有若干個錠子，每個錠子至少包括自上而下安裝的成品卷裝筒、卷線輥、超喂羅拉、勻捻器、錠罐、儲紗盤，錠罐中有內紗卷裝和內紗張力器，它還包括安裝于鋼板機架上的外紗紗架、外紗卷裝、外紗張力器及導絲管，所述內紗由置于錠罐中的錠罐紗提供，所述外紗由機器上部的外紗卷裝經外紗紗架提供外紗，經過外紗張力器、導絲管，由錠子底部空心軸進入，從儲紗盤將紗送出來，通過加捻盤的邊緣面到達錠罐上方的紗線張力平衡器中，內紗經過內紗張力器沿錠子軸心線垂直向上到達的張力平衡器，通過勻捻器與外紗一起加捻，加捻后的線經過卷線輥，交叉卷繞在成品卷裝筒上。

　　圖1 直捻機實物圖

　　二、主要功能應用

　　2.1、斷電同步停車

　　設備在運行過程中會遇到突然斷電的情況，錠子、卷繞、超喂以及伺服電機需要同步停下來，停車過程中要使紗線張力、捻度與正常運行時一致，我們采用直流共母線的接線方式來實現這一功能，如圖2所示：

　　圖2 直流共母線示意圖

　　斷電的一瞬間，錠子電機由電動機變?yōu)榘l(fā)電機狀態，母線電壓升高，能量反饋給變頻器，提供電能給其他變頻器和伺服，使其拖動的電機與錠子電機同步停下來，以保證紗線張力和捻度。

　　2.2、電壓波動保護功能

　　2.2.1、因天氣(如雷雨)或其他原因引起電壓波動現象，變頻器的直流母線電壓約在DC430V以下，變頻器的欠電壓保護動作(E.UVT)，輸出停止?？梢哉{(diào)整變頻器的直流母線電壓欠電壓水平來規避此報警;

　　2.2.2、車間發生瞬間停電時，通過設置瞬間停電再啟動功能，即停電減速中恢復供電，再加速到設定的頻率;

　　通過以上兩項功能，能在很大程度上減少由于電源不穩定導致的非故障停車，使直捻機工作更加平穩，提高生產效率。

　　2.3、離線自調整

　　三菱變頻器通過先進磁通矢量控制、實時無傳感器矢量控制及矢量控制模式進行運行時，自動測量電機常數(離線自動調整)，在各臺電機常數存在偏差，或使用其他公司制造的電機，或配線長度較長等情況下，仍舊能以最佳的運行特性來運行電機。

　　2.4、內置PLC

　　路斯特的SERVO C伺服驅動器內置小型PLC功能，可以進行簡單的數值與邏輯運算，我們利用內置PLC功能進行尋原點、計長以及自動收邊等操作，為上位機節省了大量工作，也為客戶節省成本，PLC編輯器如圖3 :

　　三、直捻機生產的產品

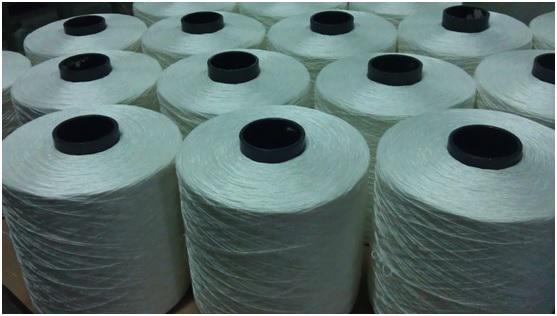

　　圖4是國內某輪胎簾子布生產廠家使用直捻機所紡出來的紗線成品。

　　圖4 紗線成品
